XQ® Visokoperformansne šipke za bušenje jezgra

JAČE

Jedinstvena kombinacija samoblokirajućeg obrnutog bočnog ugla od -20 stepeni na navojima i simetrične raspodele opterećenja, u kombinaciji sa W-Wall™ dvostruko žarenim srednjim telom, čini XQ™ šipke za jezgrovanje žičanom linijom jednim od najdublje ocenjenih šipki za jezgrovanje na tržištu.

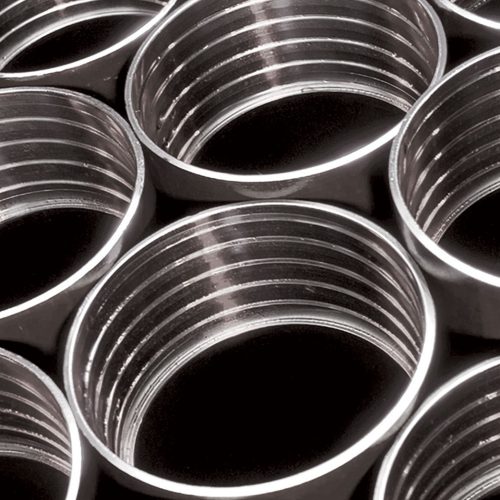

Samoblokirajući obrnuti bočni ugao
XQ ima povećan negativni bočni ugao od -20 stepeni u poređenju sa -10 stepeni kod RQ™ šipki. Povećani negativni bočni ugao u kombinaciji sa dvostrukim navojem, gotovo eliminiše ispupčenje kutije i pruža veću čvrstoću u primenama sa visokim obrtnim momentom.

Simetrična raspodela opterećenja
Patentirani XQ spojevi imaju suprotne dvostruke navoje koji se sami poravnavaju, tako da se spajanje glatko spaja. Ovo obezbeđuje uravnotežen odziv opterećenja i dvostruku kontaktnu površinu, što znači polovinu kontaktnog pritiska. Ova simetrična raspodela opterećenja značajno povećava nosivost za jače šipke sa većim kapacitetom.

W-Wall™ dvostruko žareno srednje telo
W-Wall ima ravnomerniju raspodelu savijanja poput ravnog zida, krutost uporedivu sa Boart Longyear-ovim šipkom sa promenljivim zidom, V-Wall™. Rezultat je štap sa fleksibilnošću za lakši usmereni rad koji se bolje drži od V-Wall-a. Štapovi Boart Longyear™ prolaze kroz patentirani proces tokom proizvodnje kako bi se uklonili svi zaostali naponi i maksimizirala čvrstoća i otpornost na savijanje.

TRAJE DUŽE

Duži vek trajanja šipki znači dobijanje više metara po šipki i ređu zamenu šipki, što direktno doprinosi profitu.

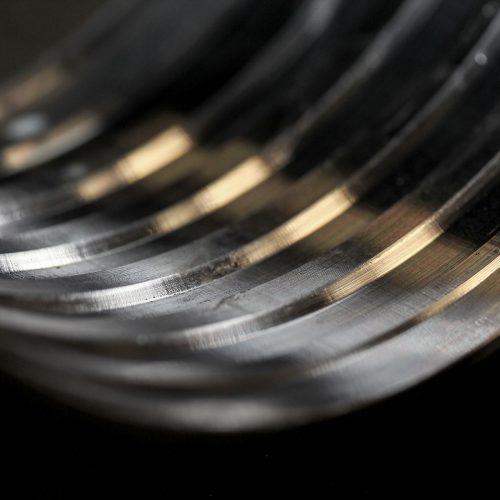

Kaljenje cementacije iglica
Kaljenje cementacije je neuporedivo u zaštiti navoja od habanja. Druge bušaće šipke su obično kaljene kroz zid na 32 HRC. Boart Longyear šipke za bušenje jezgra su cementirane na navoju iglice do maksimalne tvrdoće – 60 HRC, stvarajući značajnu razliku u tvrdoći između iglice i kućišta. Ova razlika minimizira habanje u poređenju sa brzim habanjem koje drugi navoji doživljavaju. U ponovljenim terenskim ispitivanjima „sklapanja i lomljenja“, pokazalo se da druge nekaljene šipke otkazuju između 12 i 73 ciklusa, dok su XQ spojevi izdržali više od 600 ciklusa.

LAKŠE Sklapanje i lomljenje

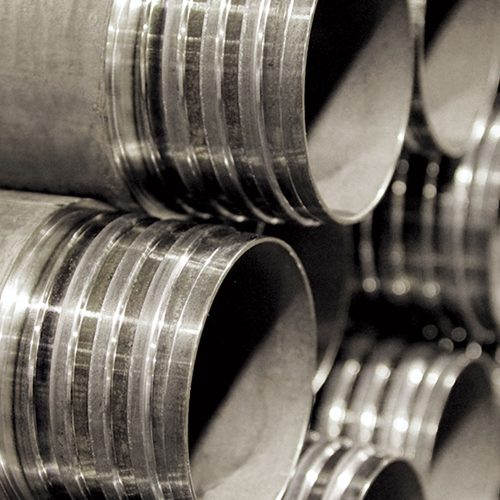

Patentirani XQ spojevi za spajanje
Suprotni dvostruki navoji se sami poravnavaju, tako da se spajanje glatko spaja. XQ spojevi za spajanje skoro eliminišu zaglavljivanje za najbolje sklapanje i lomljenje. Takođe eliminišu pomoćnika bušača da se okreće unazad da bi navojio spojeve radi bolje bezbednosti i produktivnosti.

Zamislite da ne morate da šaljete pomoćnika bušača nazad blizu komponenti pod naponom da bi ih 100% okrenuo unazad da bi spojio navoje ili uopšte pokušavao da spoji navoje ručno. XQ šipke održavaju radnike bezbednijim tako što ih češće drže podalje. Pored toga, može se izbušiti više metara jer se manje vremena troši na spajanje navoja.

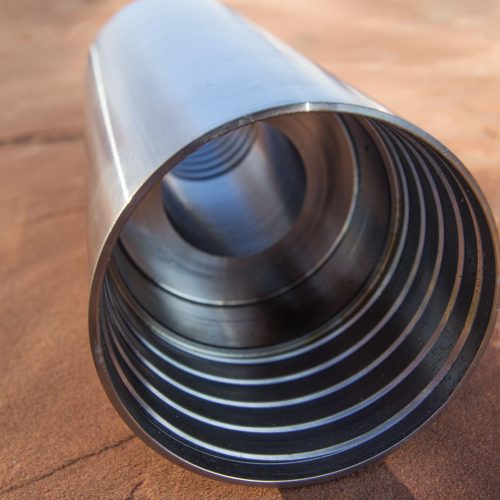

Grubost navoja
XQ šipke imaju dva navoja po inču za smanjenu rotaciju i lakše ručno sastavljanje. Prilikom ručnog izrade spojeva, rotacija opterećuje zglob. Navoji sa manjom rotacijom se brže sastavljaju i stvaraju manji zamor i potencijal za povrede od ponovljene upotrebe. Pomoćnik bušača provodi manje vremena pokušavajući da spoji navoje – za više metara i jezgra u kutiji.

Automatizacija bez upotrebe ruku

Automatizacija bez upotrebe ruku
Rukovači šipkama poboljšavaju bezbednost tako što drže pomoćnike podalje od komponenti pod naponom i potencijalnih povreda od ključeva pod naponom. Navoji šipki za bušenje će se zaglaviti u 20-30% spojeva, što znači da se gubi vreme, i 5% vremena kada je pomoćnik ponovo blizu rotacione jedinice, smanjujući bezbednost. Ova zaglavljivanja dodaju značajno neproduktivno vreme bilo za odglavljivanje navoja ili rotiranje navoja unazad 100% vremena prilikom ručnog pravljenja spojeva.

Patentirane XQ šipke imaju jedinstveni uvod navoja, što gotovo eliminiše zaglavljivanje, poboljšavajući bezbednost rukovanja šipkama bez ruku, gde je pravljenje i lomljenje šipki mehanizovano. XQ navoji takođe imaju grublji korak sa manjom rotacijom, što ih čini bržim za ručno savijanje, stvarajući manji zamor, manje opterećenje zgloba i manji potencijal za povrede usled ponovljene upotrebe.

DODATNA PRODUKTIVNOST

Poboljšana brzina bušenja na žičnoj liniji
Vreme bušenja na žičnoj liniji, posebno na dubokim bušotinama, predstavlja značajan deo vremena provedenog u bušenju. Merljive uštede u vremenu bušenja na žičnoj liniji značajno dodaju produktivnost. Veći unutrašnji prečnik cevi sa W-zidom ima više prostora da omogući prolazak tečnosti za bušenje pored sklopova unutrašnjih cevi tokom bušenja na žičnoj liniji, što bušenje čini bržim do 50%.

Na bušotini od 800 metara, jednostavna promena sa štapa sa ravnim zidom na štap sa W-zidom može uštedeti 2 smene ili staviti 20% više jezgra u kutiju.

W-Wall

Boart Longyear-ova opcija cevi W-Wall™ na RQ šipkama učinila je bušaće kolone do 30 procenata lakšim, zahvaljujući tankozidnom srednjem telu. Lakša bušaća kolona povećala je kapacitet dubine bušaćeg postrojenja i smanjila zamor bušača prilikom ručnog okretanja. Povećani unutrašnji prečnik je takođe značajno smanjio vreme okretanja unutrašnje cevi radi poboljšane produktivnosti.

Nove NXQ™ i HXQ™ šipke za jezgrovanje W-Wall imaju patentirane, dvostruko uspravne cevi, sa istim ukupnim smanjenjem težine i većom brzinom okretanja žičane linije kao W-Wall. Međutim, standardna debljina zida u sredini XQ šipke eliminiše prerano habanje srednjeg tela i otporna je na savijanje, ponašajući se kao cevi sa ravnim zidom.

Kao i sve Boart Longyear šipke za jezgrovanje, XQ W-Wall cevi su hladno vučene od visokokvalitetnog, severnoameričkog legiranog čelika, jedinstveno obrađene prema Boart Longyear specifikacijama.

Mogućnosti

Part Number	Name
5008501	ROD, NXQ 10FT
5008502	ROD, NXQ 3.0M
5008504	ROD, BXQ 10FT
5008505	ROD, BXQ 3.0M
5008507	ROD, HXQ 10FT
5008508	ROD, HXQ 3.0M
5008810	ROD, HXQ 10FT W-WALL
5008811	ROD, HXQ 3.0M W-WALL
5008806	ROD, NXQ 10FT W-WALL
5008807	ROD, NXQ 3.0M W-WALL
